Как работают ингибиторы коррозии: гальванохимия процесса и связь с химической структурой
Коррозия металлов в водных средах почти всегда имеет электрохимическую (гальванохимическую) природу: на поверхности металла одновременно идут реакции окисления (анодные участки) и восстановления (катодные участки). Ингибиторы коррозии — это вещества, которые, находясь в малых концентрациях в среде, снижают скорость этих реакций за счёт изменения кинетики электродных процессов, формирования защитных плёнок и/или связывания агрессивных компонентов.
Гальванохимическая природа коррозии: что именно ингибируется
На реальной металлической поверхности есть неоднородности (границы зёрен, включения, напряжения, разные фазы), поэтому возникают микроэлементы: анодные и катодные зоны.
Анодный процесс (растворение металла)
Для железа типично:Fe → Fe²⁺ + 2e⁻
Это и есть “потеря металла”.
Катодный процесс (поглощение электронов)
Зависит от среды:
- В кислой среде:
2H⁺ + 2e⁻ → H₂↑ - В нейтральной/щелочной аэрированной воде (с кислородом):
O₂ + 2H₂O + 4e⁻ → 4OH⁻
Суммарная скорость коррозии определяется тем, насколько быстро могут идти оба полуреакционных пути и насколько эффективно электроны и ионы переносятся через границу металл–раствор.
Ингибиторы работают, снижая скорость анодной реакции, катодной реакции или обеих сразу (смешанный тип, например, ингибитор коррозии КИ-1МР), а также уменьшая перенос реагентов к поверхности и/или образуя барьерные слои.
Основные классы ингибиторов по механизму (электрохимический взгляд)
Анодные ингибиторы (пассивация)
Анодные ингибиторы преимущественно затормаживают растворение металла, часто за счёт формирования на анодных участках пассивирующей плёнки (оксидной/гидроксидной/солевой).
Механизмы:
- Смещение потенциала коррозии в более “благородную” область (в сторону пассивного состояния).
- Уменьшение анодной плотности тока: растворение металла становится кинетически затруднённым.
- Образование труднорастворимых соединений (например, комплексов/солей) в приповерхностном слое.
Практический нюанс: анодные ингибиторы часто требуют достаточной концентрации, потому что при “недодозе” возможно усиление локальной коррозии (например, питтинг) из‑за образования отдельных пассивированных зон рядом с активными.
Катодные ингибиторы
Они уменьшают скорость катодного восстановления (H⁺ или O₂). Варианты:
- Блокировка катодных центров адсорбцией.
- Уменьшение доступа кислорода (барьерная плёнка).
- Введение компонентов, которые вызывают осаждение на катодных участках (например, малорастворимые гидроксиды), что повышает катодную поляризацию.
Ингибиторы смешанного действия
Самый распространённый практический класс: вещества, которые адсорбируются на металле и одновременно ухудшают и анодную, и катодную кинетику. Многие органические ингибиторы (азоты, серы, фосфоры, ароматические системы) работают именно так.
Адсорбция как “сердце” действия органических ингибиторов
Для большинства органических ингибиторов ключевой этап — адсорбция на поверхности металла и формирование тонкого защитного слоя.
Физическая адсорбция (физисорбция)
- Обусловлена электростатическим притяжением (особенно в присутствии заряжённых поверхностных участков).
- Более характерна при умеренных температурах.
- Слой может быть менее стойким, но быстро формируется.
Химическая адсорбция (хемисорбция)
- Возникают частичные ковалентные/донорно‑акцепторные связи между молекулой ингибитора и атомами металла.
- Обычно прочнее и устойчивее к сдвигу среды.
- Часто требует наличия электронодонорных центров в молекуле (см. ниже).
На практике часто присутствует смешанный характер: начальная физическая адсорбция облегчает последующую химическую фиксацию.
Какие особенности структуры молекул обеспечивают ингибирование
Эффективность ингибитора сильно связана с тем, как молекула:
- “прилипает” к поверхности,
- образует плотный барьер,
- удерживается в данной среде (кислая/солёная/высокая T),
- противостоит вытеснению агрессивными ионами (Cl⁻ и др.).
Ниже — ключевые структурные факторы.
1) Гетероатомы: N, S, O, P как донорные центры
Атомы азота, серы, кислорода, фосфора имеют неподелённые электронные пары и могут выступать как доноры электронов к поверхности металла (донорно‑акцепторное взаимодействие).
- Амины, имидазолины, пиридины, триазолы: обычно сильные ингибиторы для стали и меди (в зависимости от среды).
- Тиоэфиры, тиолы, тиомочевины: часто дают прочную фиксацию из‑за высокой поляризуемости серы.
- Фосфонаты: способны образовывать комплексные/солевые слои и хорошо работают в водных системах, часто также как антинакипные добавки.
Общее правило: больше подходящих донорных центров и правильная геометрия — выше шанс на плотную адсорбцию и образование защитного слоя.
2) π‑системы: ароматические кольца и сопряжение
Ароматические и сопряжённые системы увеличивают:
- плоскостную адсорбцию (молекула “ложится” на поверхность),
- делокализацию электронов, что облегчает взаимодействие с металлом,
- общую устойчивость адсорбционного слоя.
Поэтому ароматические гетероциклы часто дают высокую эффективность.
3) Длина и характер углеводородного “хвоста”

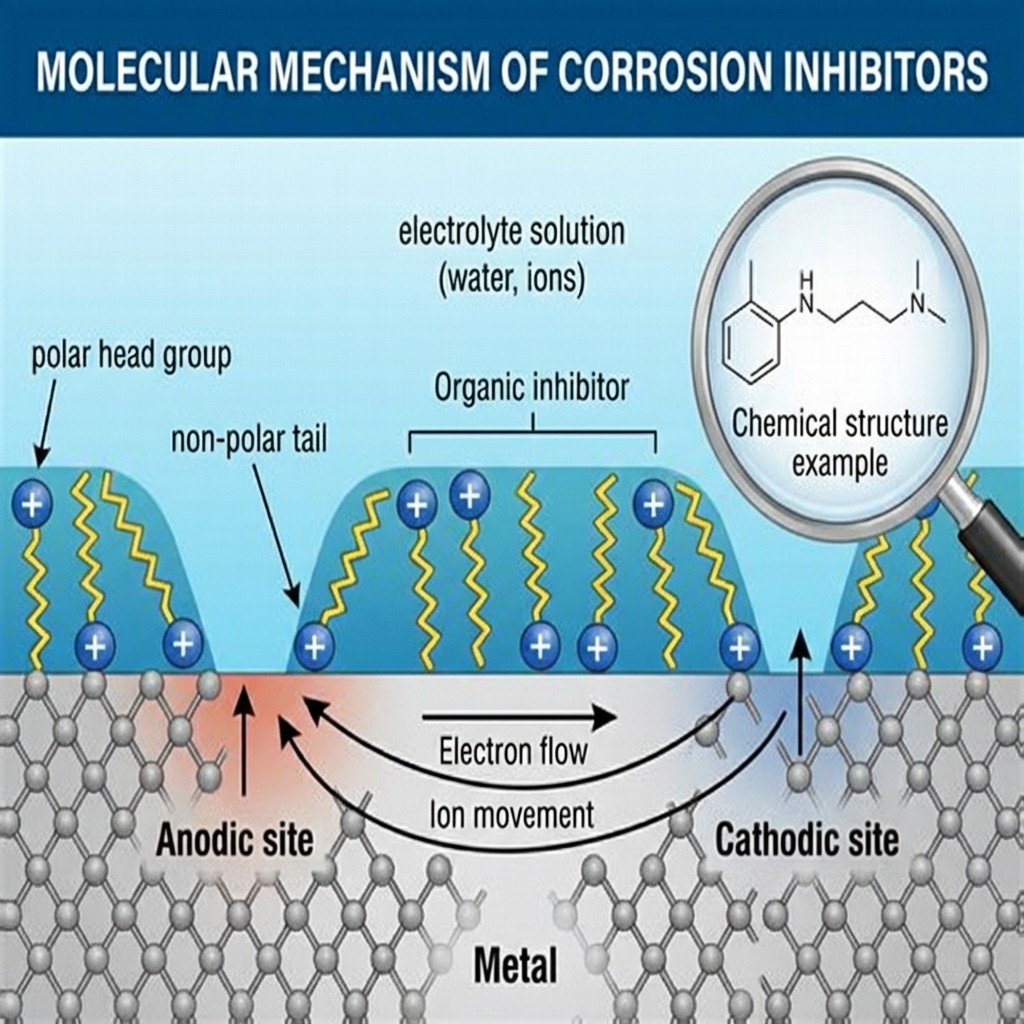

Если молекула имеет полярную “голову” (адсорбирующий фрагмент) и неполярный хвост, она может образовывать гидрофобный барьер, который:
- снижает смачивание,
- ухудшает диффузию воды, кислорода и ионов к металлу.
Длинные алкильные цепи повышают барьерность, но слишком большая гидрофобность может ухудшать растворимость/доставку ингибитора в водной фазе. Поэтому важен баланс: адсорбция + транспортабельность.
4) Заряд и возможность протонирования (важно в кислых средах)
В кислых растворах многие органические ингибиторы протонируются, превращаясь в катионы. Тогда:
- усиливается электростатическое притяжение к отрицательно заряжённым участкам,
- может формироваться ионная пара с адсорбированными анионами (например, Cl⁻), что меняет структуру слоя.
Поэтому одно и то же вещество может работать сильно по‑разному при разном pH.
5) Способность к комплексообразованию с ионами металла
Некоторые ингибиторы образуют устойчивые комплексы с Fe²⁺/Fe³⁺, Cu⁺/Cu²⁺ и др. Это:
- уменьшает “растворимость” коррозионного процесса,
- способствует образованию защитной плёнки “металл–ингибитор”,
- может связывать катализаторы коррозии (например, ионы, ускоряющие катодные реакции).
6) Полимерные и пленкообразующие структуры
Полимеры и поверхностно‑активные вещества могут формировать более толстые/вязкоупругие плёнки, которые лучше держатся при потоке и вибрациях. В промышленности нередко используют композиции: адсорбирующий компонент + диспергатор + стабилизатор pH и т. п.
Неорганические ингибиторы и пассивирующие плёнки
Неорганические ингибиторы часто действуют через рост/стабилизацию пассивной плёнки (оксиды/гидроксиды/соли). Их работа особенно заметна в системах охлаждения, водоподготовке, теплообмене.
Типичные эффекты:
- ускорение формирования оксидного слоя с низкой ионной проводимостью,
- уплотнение и “запечатывание” дефектов плёнки,
- снижение растворимости продуктов коррозии и создание барьерного слоя.
Почему “один и тот же” ингибитор может работать по‑разному
На эффективность сильнее всего влияют:
- pH (протонирование/гидролиз),
- ионный состав (особенно хлориды, сульфаты, карбонаты),
- наличие кислорода и скорость его подвода,
- температура (ускоряет реакции и может снижать стабильность адсорбции),
- скорость потока (сдвиговые нагрузки срывают плёнки),
- тип металла и состояние поверхности (оксидная плёнка, шероховатость, загрязнения).
Вывод
С точки зрения гальванохимии ингибитор коррозии — это агент, который уменьшает скорость анодного растворения металла и/или катодного восстановления, изменяя кинетику реакций на границе металл–электролит. В основе действия большинства органических ингибиторов лежит адсорбция: молекулы с гетероатомами (N, S, O, P), π‑системами и правильно подобранной амфифильностью формируют защитный слой, который экранирует металл от воды, кислорода и агрессивных ионов и увеличивает поляризацию электродных процессов. Неорганические ингибиторы чаще обеспечивают ингибирование через пассивирующие плёнки и химическое уплотнение приповерхностного слоя.
Если скажете, для какой системы нужна статья (сталь/медь/алюминий; кислая среда, морская вода, система охлаждения; наличие хлоридов; температура), я адаптирую материал под конкретные условия и приведу характерные примеры молекул и механизмов именно для них.
