Ингибитор коррозии КИ-1МР
КИ-1МР — прозрачная водорастворимая жидкость на основе азотсодержащих гетероциклов и фосфонатов, предназначенная для защиты чёрных и цветных металлов в замкнутых водяных системах при температурах до +95 °C.
Общая характеристика продукта и его назначение
Является широкопрофильным ингибитором кислотной коррозии металла смешанного действия на основе катапинов. Используется в:
- металлургической промышленности при травлении проката с целью удаления с поверхности окалины и ржавчины;
- в энергетической промышленности - при кислотной промывке теплосилового оборудования для удаления минеральных эксплуатационных отложений;
- в нефтяной промышленности - при кислотной обработке нефтяных скважин с целью повышения их дебета;
- в автомобильной и машиностроительной промышленности - при обработке деталей перед последующей покраской или нанесением гальванических покрытий.
- в строительстве для защиты от коррозии арматуры железобетона;
- при транспортировке и хранении соляной кислоты и растворов других кислот восстановительного характера и т.д.
Ингибитор коррозии металла КИ-1МР рекомендуется применять при температуре до +120℃ для защиты черных и некоторых цветных металлов от кислотной коррозии в растворах соляной и плавиковой кислот (до 30%), серной и фосфорной - до 50% концентрации. Рекомендуемые концентрации – от 0,2 до 1% масс.
Для полного цикла обработки металла, особенно при подготовке к покраске или гальванизации, рекомендуется сочетать ингибирование коррозии с модификацией существующей ржавчины. После очистки с использованием ингибитора коррозии КИ-1МР целесообразно применять фосфатирующий модификатор ржавчины СФ-1. Этот состав СФ 1 (также известный как преобразователь ржавчины сф 1) превращает оксиды железа в устойчивый фосфатный слой, обеспечивая дополнительную адгезию и долговременную защиту лакокрасочных покрытий.
Физические свойства
Ингибитор коррозии металла представляет собой прозрачную или слегка мутную подвижную жидкость от желтого до коричневого цвета. Хорошо растворяется в воде и растворах минеральных кислот. Не обладает неприятным запахом и не создает в воздухе рабочей зоны токсичных концентраций, пожаро- и взрывобезопасен.
Эффективность
Ингибитор коррозии металла существенно снижает скорость коррозии. Сравнительные данные для скорости коррозии (в в г/м2 час) в среде 20% НСL приведены в таблице. Колонки таблицы 1,2,3,4 сответствуют маркам ингибиторов: КИ-1МР, Синол-ИКК, БА-6, Додикор 2725.
| Ингибитор | 1 | 2 | 3 | 4 |
| 200С, 5г/л | 0,03 | 0,16 | 0,05 | 0,05 |
| 950С,10г/л | 87 | 580 | 320 | - |

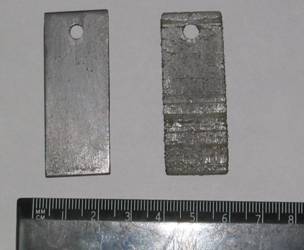

На фотографиях слева приведены образцы после коррозии металла в среде 20% НСL при 95℃. Левый образец без следов коррозии – раствор кислоты ингибирован КИ-1МР. Правый – с заметными следами питтинговой коррозии – ингибирован Синол-ИКК.
Упаковка и срок хранения
Ингибитор коррозии металла фасуется в тару различной емкости по требованию потребителя. Стандартная фасовка – металлические бочки 200 кг. Гарантийный срок хранения – 12 месяцев со дня изготовления.
